不锈钢烘筒系列

TMH24型系列不锈钢烘筒

点击放大
产品名称: TMH24型系列不锈钢烘筒
公司名称: 泰州市聚鑫机械有限公司
产品型号:
产品简介:

不锈钢烘筒系列,TMH24型系列不锈钢烘筒

详细说明

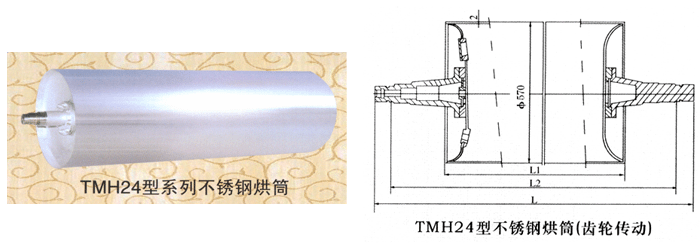

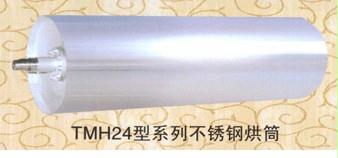

TMH24型系列不锈钢烘筒
技术特性:

最高工作压力:0.36MPa
设计压力:0.4MPa
设计温度:151℃
容器类别:Ⅰ类

工作介质:饱和水蒸气
腐蚀裕度:筒体0,封头1.0
焊接接头系数:0.85
主要受压元件材质:1Cr18Ni9Ti或SUS304;Q235-B

技术参数表: 特殊规格尺寸可根据用户要求制作

型号\参数

烘筒宽度L

轴承中心距L

烘筒总长L

径向跳动T

烘筒全容积V

烘筒总重T

TMH24-110

1170

1600

1734

1.2

0.24

154

TMH24-120

1270

1700

1834

1.2

0.27

157

TMH24-140

1470

1900

2034

1.2

0.33

172

TMH24-150

1570

2000

2134

1.5

0.36

175

TMH24-160

1670

2100

2234

1.5

0.39

178

TMH24-170

1770

2200

2334

1.5

0.42

181

TMH24-180

1870

2300

2434

1.5

0.45

184

TMH24-190

1970

2400

2534

1.5

0.48

187

TMH24-200

2070

2500

2634

1.5

0.51

199

TMH24-220

2270

2700

2834

2.0

0.57

205

TMH24-250

2570

3000

3134

2.2

0.66

214

TMH24-280

2870

3300

3434

2.2

0.75

232

TMH24-320

3270

3700

3834

2.5

0.87

243

TMH24-340

3470

3900

4034

2.5

0.93

258

TMH24-360

3670

4100

4234

2.5

0.99

264
