不锈钢烘筒系列

TMH23型系列不锈钢烘筒

点击放大
产品名称: TMH23型系列不锈钢烘筒
公司名称: 泰州市聚鑫机械有限公司
产品型号:
产品简介:

不锈钢烘筒系列,TMH23(TMG27)型系列不锈钢烘筒

详细说明

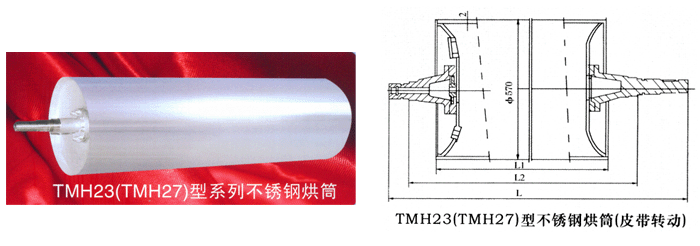

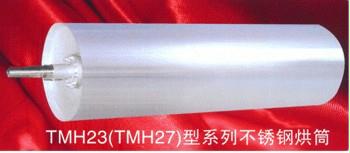

TMH23(TMG27)型系列不锈钢烘筒
技术特性:

最高工作压力:0.36MPa
设计压力:0.4MPa
设计温度:151℃
容器类别:Ⅰ类

工作介质:饱和水蒸气
腐蚀裕度:筒体0,封头1.0
焊接接头系数:0.85
主要受压元件材质:1Cr18Ni9Ti或SUS304;Q235-B

技术参数表: 特殊规格尺寸可根据用户要求制作

型号\参数

烘筒宽度L

轴承中心距L

烘筒总长L

径向跳动T

烘筒全容积V

烘筒总重T

TMH24-110

1170

1400

1642

1.2

0.24

154

TMH24-120

1270

1500

1742

1.2

0.27

157

TMH24-140

1470

1700

1942

1.2

0.33

162

TMH24-150

1570

1800

2042

1.5

0.36

165

TMH24-160

1670

1900

2142

1.5

0.39

168

TMH24-170

1770

2000

2242

1.5

0.42

171

TMH24-180

1870

2100

2342

1.5

0.45

174

TMH24-190

1970

2200

2442

1.5

0.48

177

TMH24-200

2070

2300

2542

1.5

0.51

180

TMH24-220

2270

2500

2742

2.0

0.57

188

TMH24-250

2570

2800

3042

2.2

0.66

194

TMH24-280

2870

3100

3342

2.2

0.75

203

TMH24-320

3270

3500

3742

2.5

0.87

215
